重要诸元
|
MB-1512
|
|
X / Y / Z 轴行程
|
1,500 / 1,200 / 900 mm
|
|
W 轴行程
|
500 mm
|
|
主轴鼻端至工作台中心线
|
575 ~ 1,475 mm
|
|
工作台
|
|
工作台尺寸
|
1,250 x 1,150 mm
|
|
工作台较大载重
|
4,000 kg
|
|
工作台较小分度
|
0.001°
|
|
主轴
|
|
搪孔轴直径
|
Ø 110 mm
|
|
主轴马达 ( 连续 / 30 分 )
|
22 / 26 kW ( 30 / 35 HP )
|
|
主轴转速
|
3,200 rpm
|
|
主轴扭矩
|
1,800 N-m
|
|
主轴内孔规格
|
BBT50
|
|
三轴进给
|
|
快速进给率 X / Y / Z 轴
|
15 / 15 / 15 m/min.
|
|
快速进给率 W 轴
|
6 m/min.
|
|
快速进给率 B 轴
|
5 rpm
|
|
切削进给速率
|
6 m/min.
|
|
刀库
|
|
刀库容量
|
40 T
|
|
较大刀具直径 / 邻刀空
|
Ø 125 mm / Ø 250 mm
|
|
较大刀具长度
|
400 mm
|
|
较大刀具重量
|
25 kg
|
|
精度
|
|
定位精度 ( JIS B 6338 )
|
± 0.01 mm / 全长
|
|
定位精度 ( VDI 3441 )
|
P ≤ 0.02 mm / 全长
|
|
重现精度 ( JIS B 6338 )
|
± 0.03 mm
|
|
重现精度 ( VDI 3441 )
|
P ≤ 0.008 mm
|
|
一般规格
|
|
电力需求
|
60 kVA
|
|
气压需求
|
5 kg / cm²
|
|
油压箱容量 ( 油压泵 )
|
200 liter ( 3 HP )
|
|
润滑油箱容量
|
8 liter
|
|
切削液容量 ( 切削液泵 )
|
330 liter ( 1 HP )
|
|
机器净重
|
30,000 kg
|
高精密卧式搪铣加工中心机
秉持龙门世家所代表的成熟制造能力与创新研发技术，亚崴 MB 系列卧式搪铣加工中心机，凭藉着大扭力主轴、高刚性结构、高精密旋转工作台及精湛的组立与铲花工艺，提供本系列以极小的占地面积，亦能发挥高效能、高生产力的加工对策。此外，另可选配高效率自动交换工作台 ( APC ) 系统，可有效降低作业人力需求，减少非切削时间，大幅提高生产效率。
以累积多年卧式搪铣加工中心机的创新研发与专业制造经验，结合新日制关键零组件技术，将亚崴 MB 系列的机械性能与“卧搪世家”的品牌形象同时发挥到很
高刚性主轴结构搭载高精密心轴，提供优异的加工精度与重切削能力
旋转工作台采用高精度液静压轴承，工作台较大荷重 4,000 kg，B 轴定位精度可达 0.001°
一体式底座采用复合四滑轨设计，结合 X / Y 轴之高刚性硬轨，符合各种重切削或精密切削之需求
操作空间采开放式设计，可缩近操作人员与加工接触点间的距离，安全性与便利性更为提升。此外，紧实的外型尺寸设计，使得厂房空间利用更有弹性
高刚性结构
所有结构件皆透过 FEM 有限元素分析，具有设计美化、结构轻量化等优点，确保整机好的刚性
具备高效能加强肋之底座、立柱以及床鞍，不仅皆为一体铸造成型，而且采用高张力米汉纳铸铁，能满足长年加工使用之需求

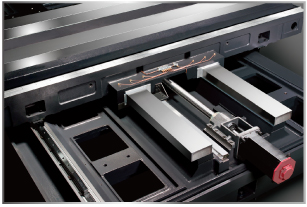

三轴进给采用全行程支撑设计，并搭配高精密高解析度光学尺，确保好的性能与精度
X、Y 轴采用高刚性硬轨设计，经热处理后再精密研磨，适合重切削Z 轴采用复合四滑轨设计，有效消除工作台悬垂问题，确保好的支撑刚性
大尺寸滚珠导螺杆均有预拉设计，大幅提高加工精度
自动润滑系统采用脱压式润滑器及高品级铜质油管，提供滑道、滚珠导螺杆及其它重要元件正确调整的润滑油
一体成型立柱与底座结构
好的主轴系统
高刚性封闭式主轴头设计，结合主轴传动系统及进给机构，提供强悍的重切削能力
高转速 3,200 rpm 之三段变速齿轮箱，可于 137 rpm 提供高达 1,800 N-m 的超大扭矩输出
采用 O110 mm 高精密心轴，W 轴较大行程可达 500 mm
主轴内孔规格采用 BBT50 两面拘束刀把，可提供刀把更强固的拘束力，避免因刀具晃动而影响加工精度
主轴冷却采用高性能油冷式温控装置以及冷却水套，可针对主轴箱内部所有轴承、马达、齿轮等机构进行正确定量的自动冷却，有效减少主轴热变位，确保加工精度
高性能旋转工作台
|
B 轴规格
|
|
工作台尺寸
|
1,250 x 1,150 mm
|
|
工作台较大载重
|
4,000 kg
|
|
B 轴旋转角度
|
360°
|
|
B 轴定位精度
|
0.001°
|
|
B 轴转速
|
5 rpm
|
旋转工作台以高刚性底座全行程支撑，避免工作台悬垂问题以及维持长时间使用之精度
轴承以液静压设计并搭配高精密高解析度旋转光学尺，具备高刚性、抗震性佳、低磨耗，使用年限长等优点
选配自动交换工作台 ( APC ) 系统，工作台改采四组油压缸强化夹持，确保工作台之加工精度与稳定性
B 轴定位采用强力油压刹车系统，不仅可提供任意分度之精密夹持定位。且因搭配正角度定位销的设计，使得 90° 正向定位具备更高之稳定性
高可信赖度换刀系统
标准 40T 换刀系统，另可选配 60T 刀库
较大刀具荷重 25 kg，较大刀库荷重 600 kg，符合各种搪铣加工之刀具使用需求
高效率排屑系统
经精密模拟计算之排屑系统，切屑可因自重而落入底座之螺旋式卷屑器，并经螺旋式卷屑器迅速排入侧置水箱及除屑机，因此切屑及热能不易累积，可确保长时间加工之精度
床鞍与底座结合面装置两组辅助排屑器，可协助残存于底座上方之切屑迅速排入螺旋式卷屑器，减少人员清洁作业之时间
